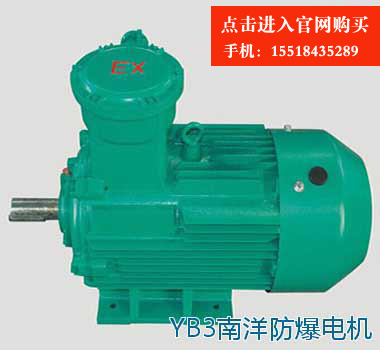

YB3防爆电机概述
YB3-系列隔爆型三相异步电动机，是我公司在参考行业统一设计基础上开发的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机。 YB3防爆电机是在YB、YB2系列电动机的基础上结合当前国内外电磁结构、工艺、材料等技术而开发的产品, 。该系列电动机效率指标符合GB18613-2006《中小型三相异步电动机能效限定值及能效等级》电动机能效2级，其功率等级和安装尺寸符合IEC标准并与YB、YB2系列电动机相同。 本系列电动机符合GB755-2008《旋转电机定额和性能》、企业标准Q/320206JLAB01-2009《YB3系列隔爆型三相异步电动机技术条件(机座号H63～355)》。其防爆性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳 "d"保护的设备》的规定,分别制成隔爆型ExdI、ExdIIAT4、ExdIIBT4,适用于煤矿井下(非采掘工作面)及工厂IIA、IIB级,温度组别T1～T4组的爆炸性气体环境的危险场所。 本系列电动机的外壳防护等级为IP55，冷却方式为IC4 本系列电动机还可制成湿热带型YB3-TH、干热带型YB3-TA、户外型YB3-W和户外防中等腐蚀型YB3-WF1以及户外湿热类型YB3-THW、户外干热带型YB3-TAW、热带型YB3-T、户外热带型YB3-TW。
yb3防爆电机用途和特点
yb3防爆电机用作煤矿井下（非采掘工作面）固定式设备或工厂IIB级，温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所内的机械设备的驱动电机，主要用于煤矿、石油天然、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机、输送机和其他传动机械。
YB3防爆电机是我公司YB2系列的更新换代产品，是防爆电动机基本系列。
yb3防爆电机型号解析

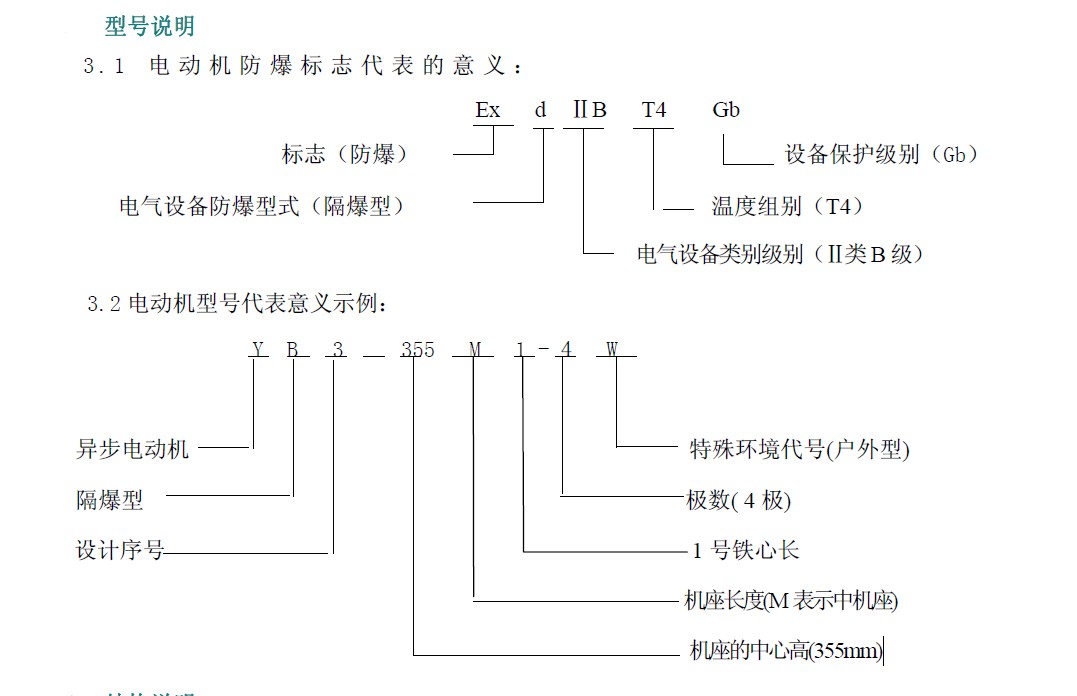

- yb3电动机防爆标志代表的意义:ExdⅡBT4Gb
- Ex:标志(防爆)
- d:电气设备防爆型式(隔爆型)
- ⅡB:电气设备类别级别(Ⅱ类B级)
- T4:温度组别(T4)
- Gb:设备保护级别(Gb)
- yb3电动机型号代表意义:yb3-355M1-4W
- Y:异步电动机
- B:隔爆型
- 3:设计序号，3代表三次设计
- 355:机座的中心高(355mm)
- M:机座长度(M表示中机座)
- 1:1号铁心长
- 4:极数(4极)
- W:特殊环境代号(户外型)

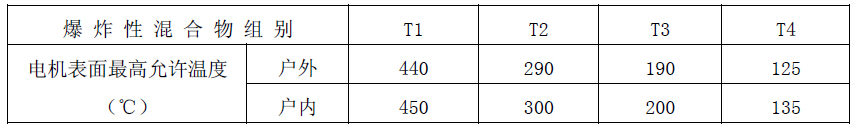

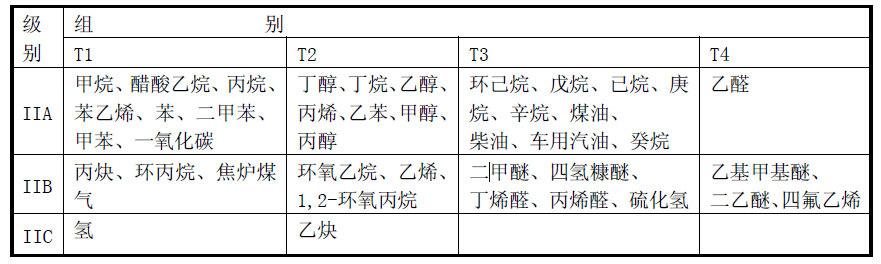

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境，III 类再分类：IIIA 类：可燃性飞絮 ； IIIB类：非导电性粉尘；IIIC 类：导电性粉尘；
yb3防爆电机使用条件
yb3使用电气条件额定电压：380、660、380/660、400、690、400/690V。(也可按特殊电压制造)
额定频率：50Hz 或者60Hz。
定额：连续工作制S1。
yb3使用环境条件
海拔不超过1000m，环境空气温度随季节而变化，为-15℃～40℃的户内环境。
yb3 为基本型，适用于户内环境。
yb3-W 适用于户外型环境。
yb3-TH 适用于户内湿热带型环境。
yb3-THW 适用于户外湿热带型环境。
yb3-TA 适用于户内干热带型环境。
yb3-TAW 适用于户外干热带型环境。
yb3-T 适用于户内热带型环境。
yb3-TW 适用于户外热带型环境。
yb3-WF1 适用于户外中等腐蚀的环境。
yb3防爆电机结构及安装和外形尺寸

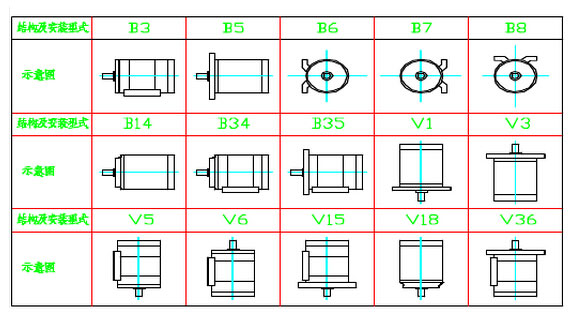

yb3防爆电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式：B3—机座带底脚、端盖无凸缘；B5—机座不带底脚、端盖有凸缘；B35—机座带底脚、端盖有凸缘；B14—机座不带底脚、端盖有小凸缘；B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上，可派生15 种常用结构及安装型式见下表:
| 机座号 | 结构及安装型式代号（IM） |
| 63～71 | B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18 |
| 80～112 | B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V36 |
| 132～160 | B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36 |
| 180～280 | B3、B5、B35、V1 |
| 315～355 | B3、B35、V1 |
yb3防爆电机参数表
|
型 号 Type |
功率 kW |
额定电流 Current A |
转速 r/min |
效 率 Eff. η% |
功率因数 P.F |
额定 转矩 N.m |
堵转转矩 额定转矩 Tst TN |
堵转电流 额定电流 Ist TN |
最大转矩 额定转矩 Tmax TN |
噪声 dB(A) |
| 同步转速 1500r/min | ||||||||||
| YB3-315M-4 | 132 | 241 | 1485 | 94.7 | 0.88 | 849 | 2.2 | 6.9 | 2.2 | 93 |
| YB3-315L1-4 | 160 | 288 | 1485 | 94.9 | 0.89 | 1029 | 2.2 | 6.9 | 2.2 | 94 |
| YB3-315L2-4 | 200 | 359 | 1485 | 95.1 | 0.89 | 1286 | 2.2 | 6.9 | 2.2 | 94 |
| YB3-355S1-4 | 185 | 333 | 1490 | 94.9 | 0.89 | 1186 | 2.2 | 6.9 | 2.2 | 94 |
| YB3-355S2-4 | 200 | 359 | 1490 | 95.1 | 0.89 | 1282 | 2.2 | 6.9 | 2.2 | 94 |
| YB3-355M1-4 | 220 | 391 | 1490 | 95.1 | 0.9 | 1410 | 2.2 | 6.9 | 2.2 | 95 |
| YB3-355M-4 | 250 | 444 | 1490 | 95.1 | 0.9 | 1602 | 2.2 | 6.9 | 2.2 | 95 |
| YB3-355L1-4 | 280 | 497 | 1490 | 95.1 | 0.9 | 1795 | 2.2 | 6.9 | 2.2 | 95 |
| YB3-355L2-4 | 315 | 559 | 1490 | 95.1 | 0.9 | 2019 | 2.2 | 6.9 | 2.2 | 95 |
| 同步转速1000 r/min | ||||||||||
| YB3-801-6 | 0.37 | 1.2 | 910 | 67 | 0.7 | 3.9 | 1.9 | 4.7 | 2.1 | 54 |
| YB3-802-6 | 0.55 | 1.7 | 910 | 70 | 0.72 | 5.8 | 1.9 | 4.7 | 2.1 | 54 |
| YB3-90S-6 | 0.75 | 2.1 | 935 | 75.9 | 0.72 | 7.7 | 2.1 | 5.8 | 2.1 | 57 |
| YB3-90L-6 | 1.1 | 2.9 | 935 | 78.1 | 0.73 | 11.2 | 2.1 | 5.9 | 2.1 | 57 |
| YB3-100L-6 | 1.5 | 3.9 | 945 | 79.8 | 0.74 | 15.2 | 2.1 | 6 | 2.1 | 61 |
| YB3-112M-6 | 2.2 | 5.5 | 965 | 81.8 | 0.74 | 21.8 | 2.1 | 6 | 2.1 | 65 |
| YB3-132S-6 | 3 | 7.4 | 975 | 83.3 | 0.74 | 29.4 | 2 | 6.2 | 2.1 | 69 |
| YB3-132M1-6 | 4 | 9.7 | 975 | 84.6 | 0.74 | 39.2 | 2 | 6.8 | 2.1 | 69 |
| YB3-132M2-6 | 5.5 | 13.0 | 975 | 86.0 | 0.75 | 53.9 | 2 | 7.1 | 2.1 | 69 |
| YB3-160M-6 | 7.5 | 16.8 | 975 | 87.2 | 0.78 | 73.5 | 2.1 | 6.7 | 2.1 | 73 |
| YB3-160L-6 | 11 | 23.9 | 975 | 88.7 | 0.79 | 108 | 2.1 | 6.9 | 2.1 | 73 |
| YB3-180L-6 | 15 | 31.4 | 980 | 89.7 | 0.81 | 146 | 2 | 7.2 | 2.1 | 73 |
| YB3-200L1-6 | 18.5 | 38.4 | 980 | 90.4 | 0.81 | 180 | 2.1 | 7.2 | 2.1 | 76 |
| YB3-200L2-6 | 22 | 44.8 | 980 | 90.9 | 0.82 | 214 | 2.1 | 7.3 | 2.1 | 76 |
| YB3-225M-6 | 30 | 61.4 | 985 | 91.7 | 0.81 | 291 | 2 | 7.1 | 2.1 | 76 |
| YB3-250M-6 | 37 | 72.6 | 985 | 92.2 | 0.84 | 359 | 2.1 | 7.1 | 2.1 | 78 |
| YB3-280S-6 | 45 | 85.8 | 990 | 92.7 | 0.86 | 434 | 2.1 | 7.2 | 2 | 80 |
| YB3-280M-6 | 55 | 104 | 990 | 93.1 | 0.86 | 531 | 2.1 | 7.2 | 2 | 80 |
| YB3-315S-6 | 75 | 143 | 990 | 93.7 | 0.85 | 723 | 2 | 6.7 | 2 | 85 |
| YB3-315M-6 | 90 | 173 | 990 | 94.0 | 0.84 | 868 | 2 | 6.7 | 2 | 85 |
| YB3-315L1-6 | 110 | 209 | 990 | 94.3 | 0.85 | 1061 | 2 | 6.7 | 2 | 85 |
| YB3-315L2-6 | 132 | 247 | 990 | 94.6 | 0.86 | 1273 | 2 | 6.7 | 2 | 85 |
| YB3-355S-6 | 160 | 295 | 990 | 94.8 | 0.87 | 1543 | 2 | 6.7 | 2 | 92 |
| YB3-355M1-6 | 185 | 341 | 990 | 94.8 | 0.87 | 1785 | 2 | 6.7 | 2 | 92 |
| YB3-355M2-6 | 200 | 368 | 990 | 95.0 | 0.87 | 1929 | 2 | 6.7 | 2 | 92 |
| YB3-355L1-6 | 220 | 404 | 990 | 95.0 | 0.87 | 2122 | 2 | 6.7 | 2 | 92 |
| YB3-355L2-6 | 250 | 460 | 990 | 95.0 | 0.87 | 2412 | 2 | 6.7 | 2 | 92 |
yb3防爆电机厂家

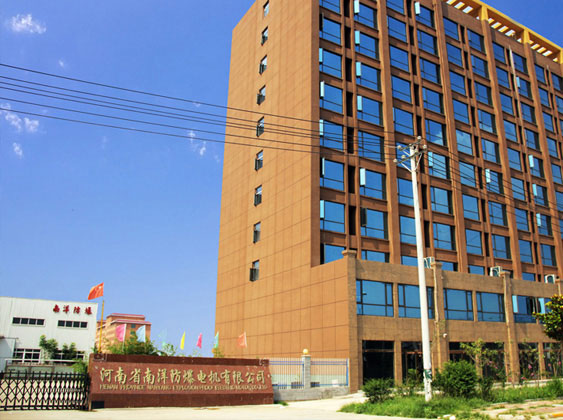

河南省南洋防爆电机有限公司(网址：www.nyfbdj.net)是防爆电机制造企业，同时兼做机电、机械产品的进出口贸易。拥有“生产许可证”“安全标志证”和“防爆合格证”，产品主要与煤矿、石油、化工等行业配套。公司组织机构、人才队 伍、加工设备、检测设施、经营体系、管理体系、服务体系完善。公司始建于2001年5月，占地100亩，厂房面积26000平方米，现代化设备近200台，全部采取生产流水线作 业。 现拥有总资产1.2亿元，年产值与销售均超过1.5亿元，员工286名，其中高级职称8名，中级职称26名，技术工人200名，年生产各类防爆电机150万千瓦。
yb3防爆电机价格、联系方式
河南南洋防爆电机有限公司是yb3防爆电机生产厂家。yb3防爆电机价格请来电咨询。欢迎访问我公司主站（http://www.cn-nfdj.com）查询更多产品信息。
